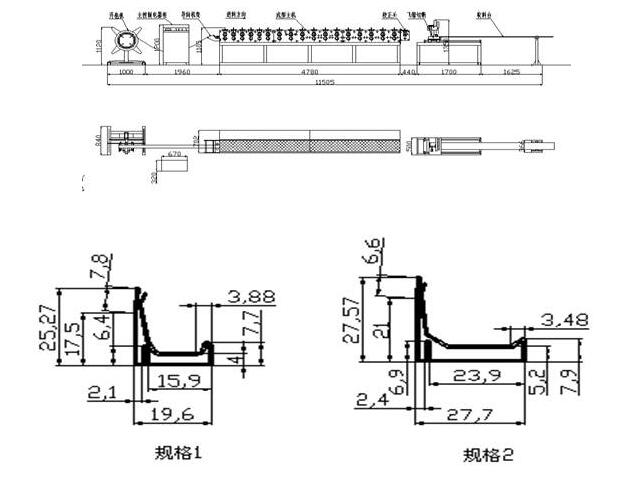

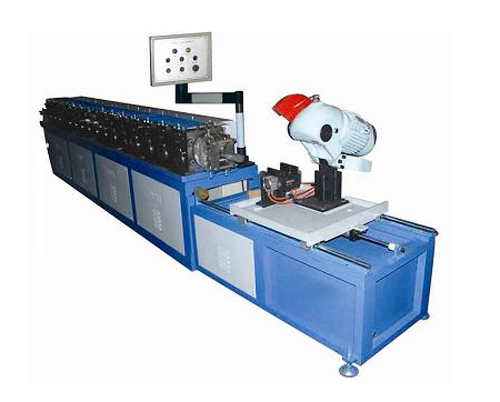

插接式法蘭機 TDC FLANGE FORMING MACHINE

法蘭裝嵌及安裝

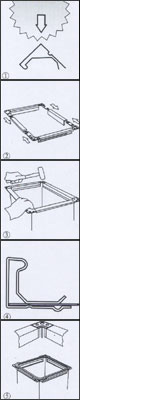

四本TDC法蘭只需要用普通圓鋸切割。法蘭條需切割至短于單邊風喉長度30mm。切割方向亦須按圖中指示方向防止金屬切割破壞法蘭條的結構。切口在切割后亦須磨平。

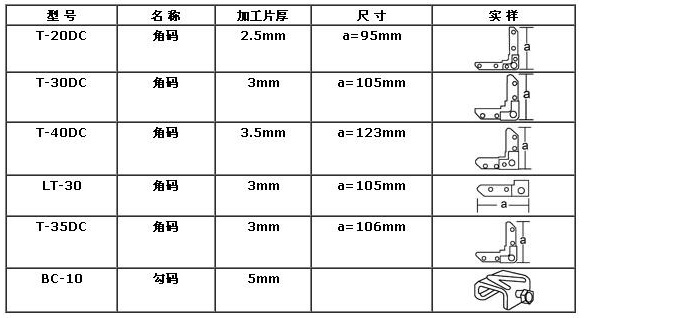

將法蘭角完全插入法蘭尾部，并將法蘭角適當?shù)卣?，整個法蘭架便可定型。

將法蘭架套入風喉利口部分，套入程序須由一邊開始至整條法蘭。

可用點焊或鍋釘?shù)确椒▽⒎ㄌm架固定風喉尾端，而固定距離須按DW144 Table 5 標準。

另從角度至開端固定點應不大于50mm。

建議當法蘭固定于風喉尾端后，整條法蘭及法蘭角的內部或外部應涂上適當之風喉密封劑。
